过滤式|电除尘式|机械式|湿式除尘器废气除尘工艺介绍
时间:2021-11-24 08:35 点击:
慧阳废气除尘工艺,主要介绍了过滤式、电除尘式、机械式、湿式四种除尘器的形式、结构以及除尘作用原理如下。

慧阳废气除尘工艺主要分为过滤式、电除尘式、机械式、湿式四种除尘器的形式、结构以及除尘作用原理介绍如下:

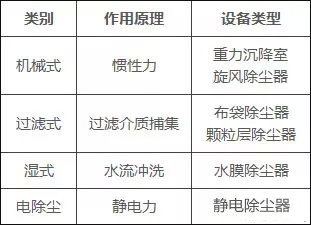

除尘器分类

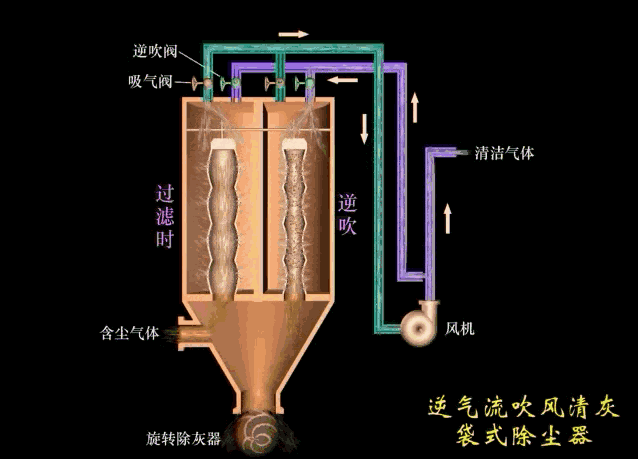

一、过滤式除尘器:袋式除尘器的形式、种类很多,按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三类;按过滤方式可以分为内过滤式和外过滤式两类;按进出口的位置不同可分为下进风和上进风两类。

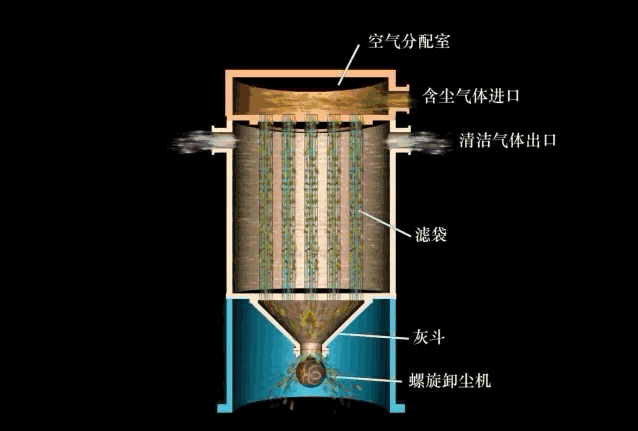

1. 袋式除尘器

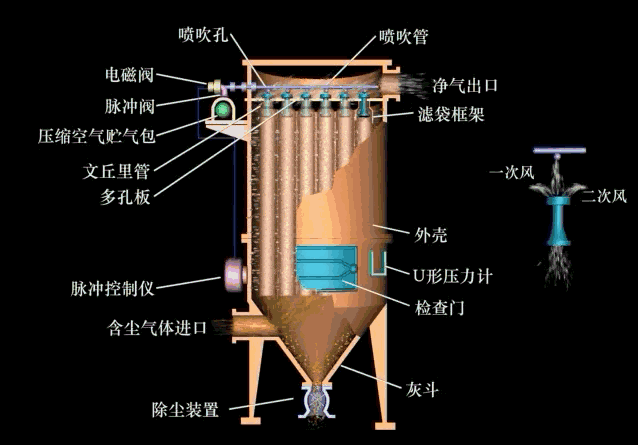

2. 脉冲喷吹清灰方式

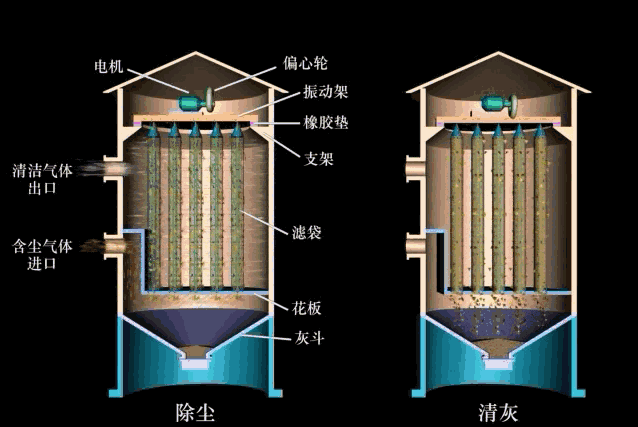

3. 机械清灰式


根据振动方式不同,可分为水平振动、垂直振动、扭曲振动三种形式。(a)为水平振动,有顶部和中部振动两种;(b)为垂直振动,它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰;(c)为扭曲振动,它利用机械传动装置定期将滤袋扭转一 定角度,使尘粒脱落。

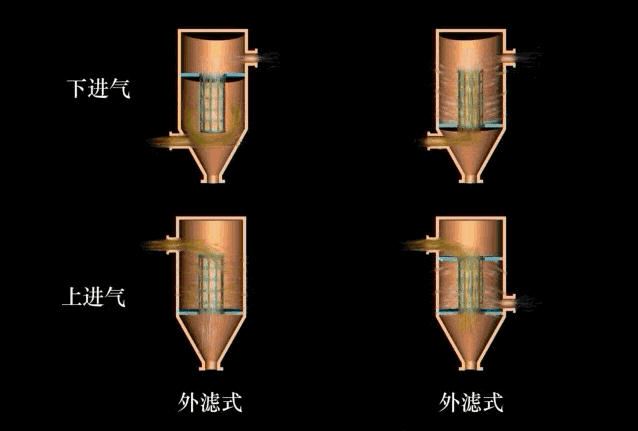

4. 内外滤式


5. 上进风、下进风式


二、电除尘式除尘器

1. 按除尘器的形式分类按除尘器的形式分为管式电除尘器和板式电除尘器。

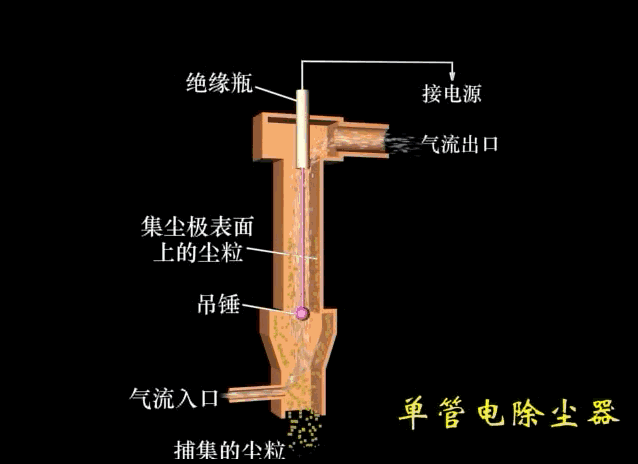

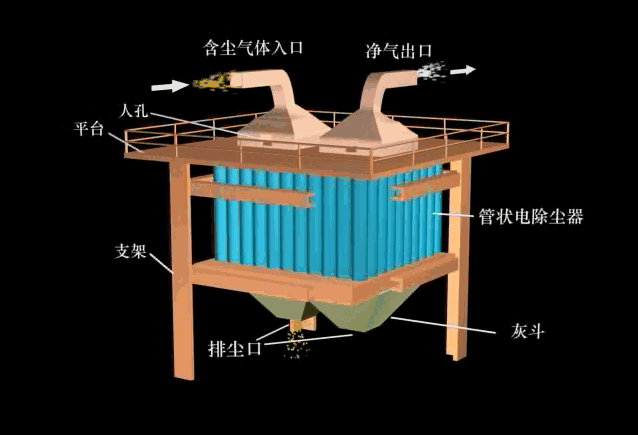

管式电除尘器:

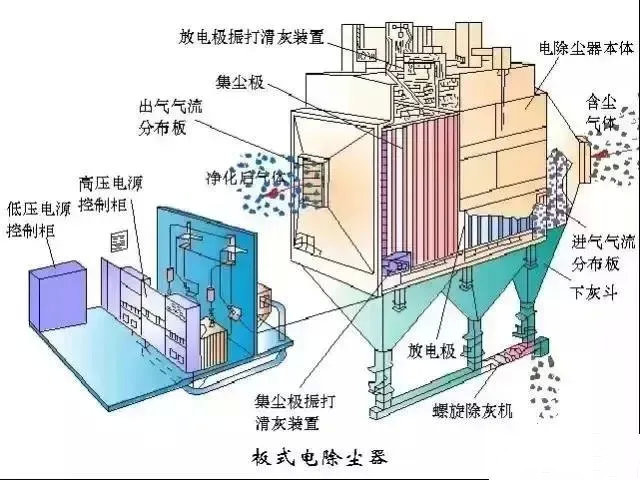

板式电除尘器:


2. 按除尘板和电晕极的不同配置分类按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器。

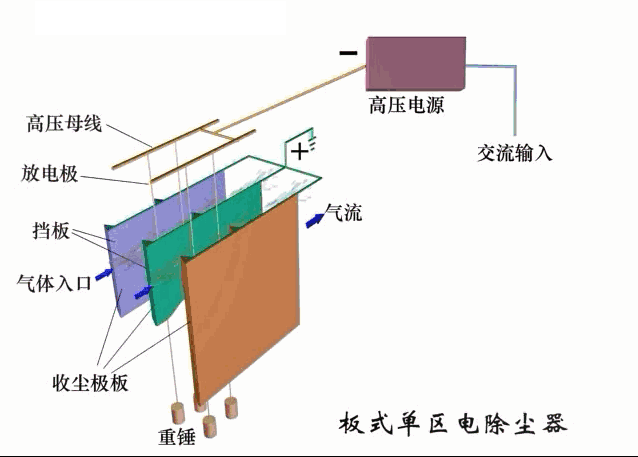

单区电除尘器:

这种电除尘器的收尘板和电晕极都安装在同一区域内,所以粉尘的荷电和捕集在同一区域内,所以粉尘的荷电和捕集在同一区域内完成,单区电收尘器是被广泛采用的电除器装置。

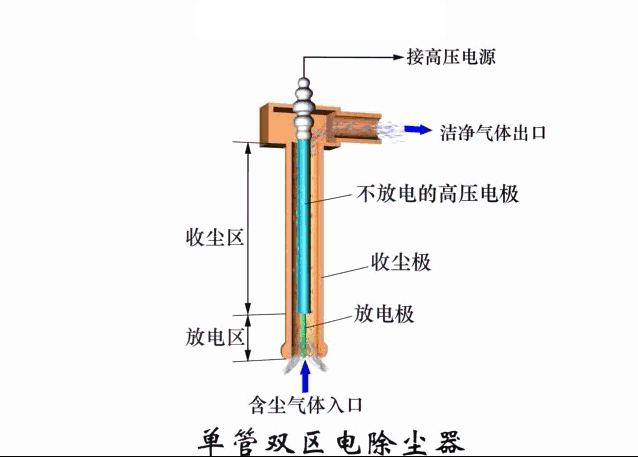

双区电除尘器:




3. 按电极清灰方式不同分类按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。

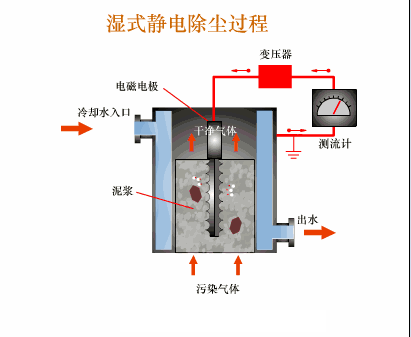

湿式电除尘器:


4. 按气体在电除尘器内的运动方向分类按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。

机械式除尘器

机械式除尘器是依靠机械力(重力、惯性力、离心力等)将尘粒从气流中去除的装置。特点是结构简单,设备费和运行费均较低,但除尘效率不高。按出尘粒的不同可设计为重力尘降室、惯性除尘器和旋风除尘器。

1. 重力沉降室

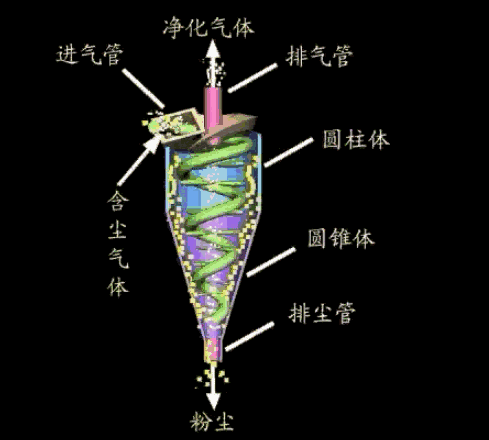

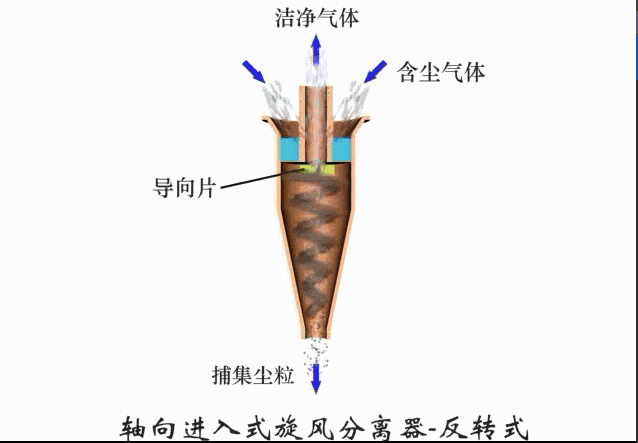

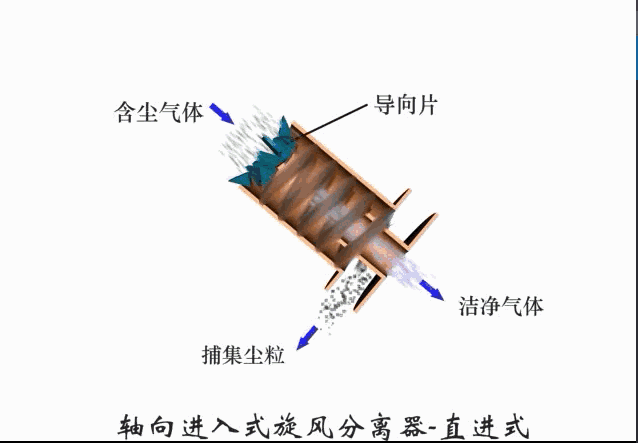

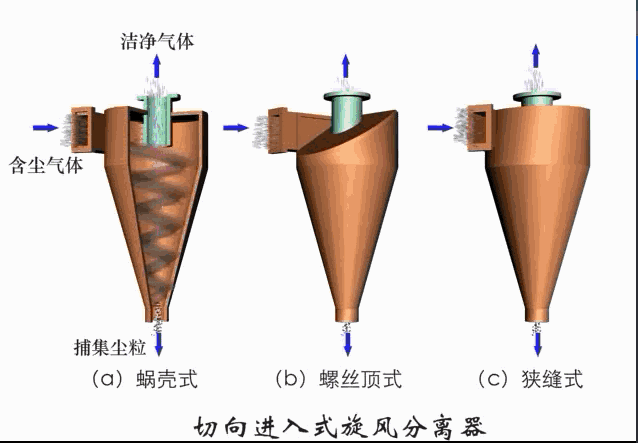

2. 旋风分离器








湿式除尘器

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中,尘粒通过几种方法长成大的颗粒。

这些方法包括较大的液滴把尘粒结合起来,尘粒吸收水分从而质量(或密度)增加,或者除尘器中较低温度下可凝结性粒子的形成和增大。

按其结构来分有以下几种:

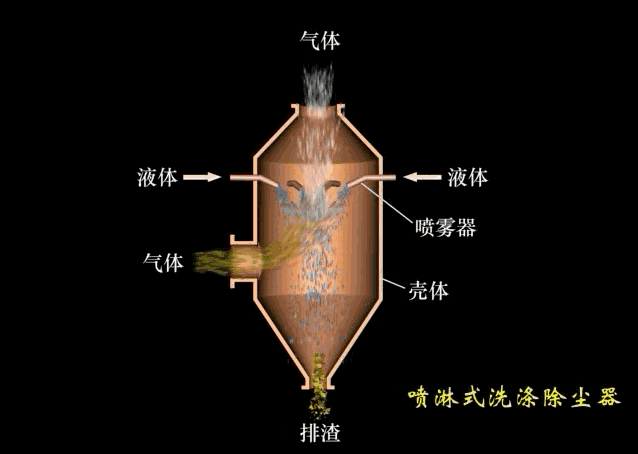

1. 重力喷雾湿式除尘器重力喷雾湿式除尘器,如喷淋洗涤塔。

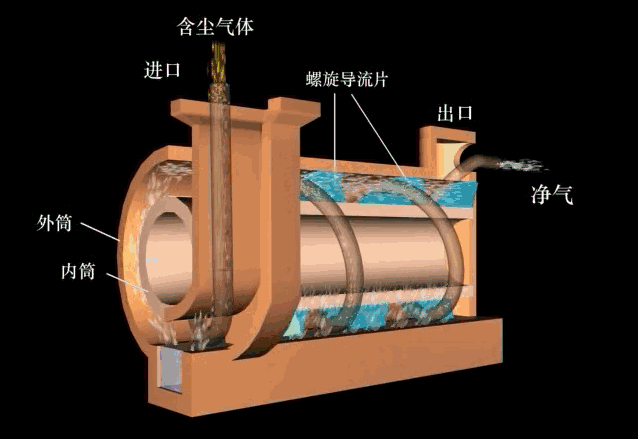

2. 旋风式湿式除尘器旋风式湿式除尘器,如旋风水膜式除尘器、水膜式除尘器。

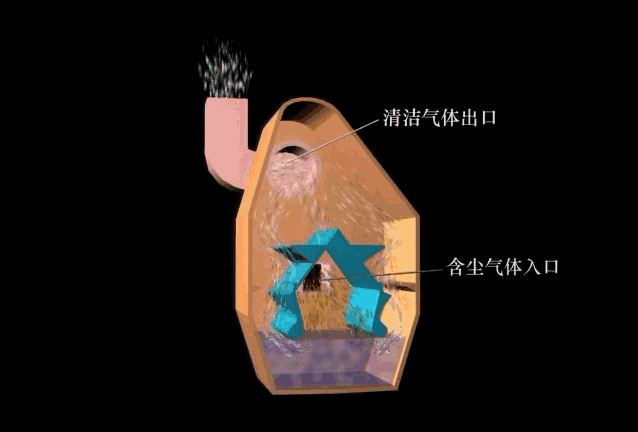

3. 自激式湿式除尘器自激式湿式除尘器,如冲激式除尘器、水浴式除尘器。

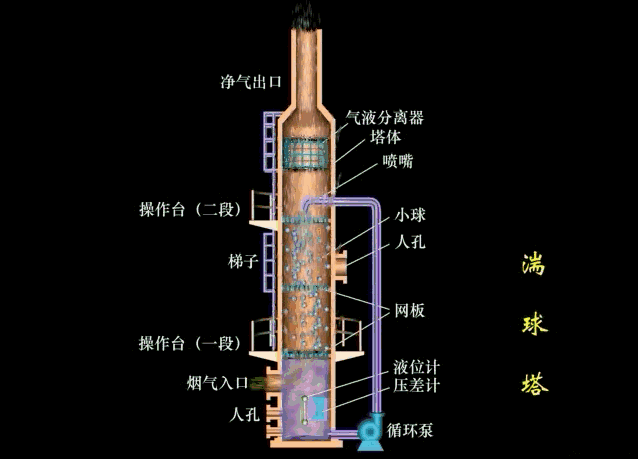

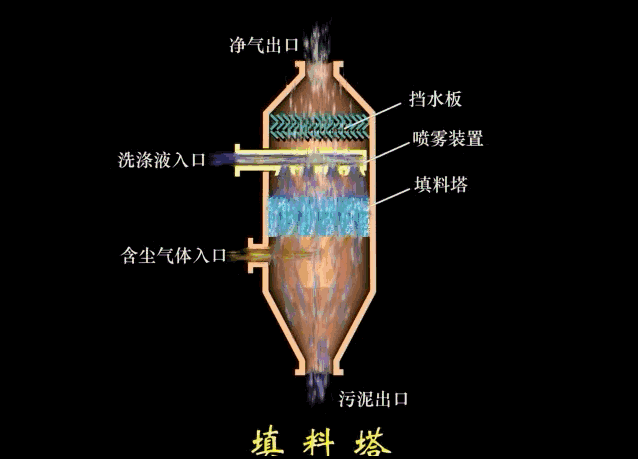

4. 填料式湿式除尘器填料式湿式除尘器,如填料塔、湍球塔。

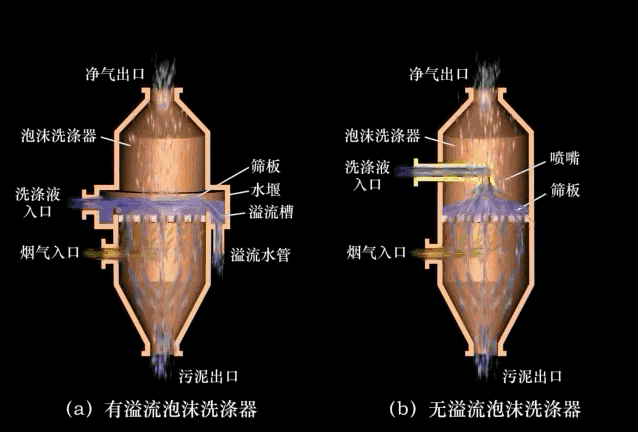

5. 泡沫式湿式除尘器泡沫式湿式除尘器,如泡沫除尘器、旋流式除尘器漏板塔。

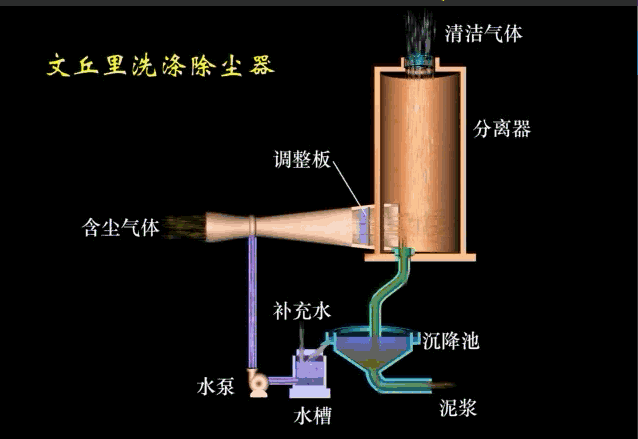

6. 文丘里湿式除尘器文丘里湿式除尘器,如文丘里除尘器。
