小型脉冲除尘器之布袋式和滤筒式的区别

小型脉冲除尘器分为小型脉冲布袋除尘器和小型脉冲滤筒除尘器，小型脉冲布袋除尘器是指不分室的单机脉冲布袋除尘器，规格型号从24袋到300袋之间，处理风量自1000m3/h到15000m3/h，采用脉冲喷吹的清灰方式，清灰效果好、净化效率 高、处理风量大、滤袋寿命长、维修工作量小、运行安 全可 靠。小型脉冲滤筒除尘器是以滤筒作为过滤元件的一种全新脉冲式过滤除尘设备，效率 高达以上、阻力低、维护管理简单、体积小。

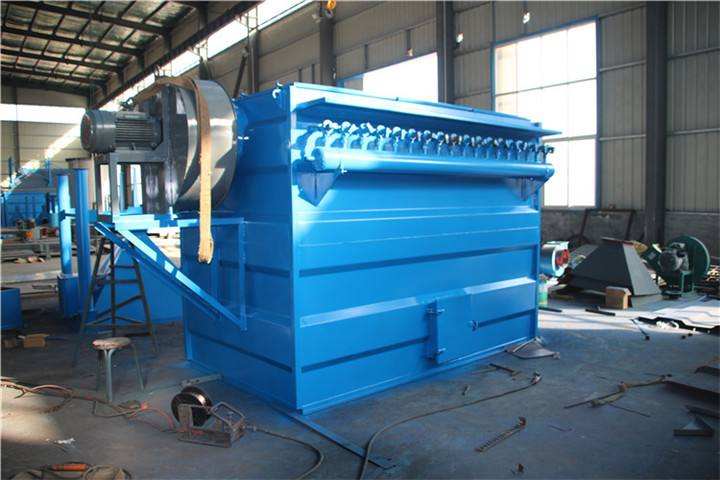

小型脉冲布袋除尘器结构原理：

1、上箱体：包括可掀起的盖板(或紧固式盖板)和出风口。

2、中箱体：包括多孔板、检修门、滤袋、龙骨、文氏管等。

3、下箱体：包括测压接头等。

4、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包

5、含尘气体由灰斗（或下部敞开式法兰）进入过滤室，较粗颗粒直接落入灰斗或灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。当滤袋表面的粉尘不断增加，导致设备阻力上升到设定值时，时间继电器（或微差压控制器）输出信号，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，附于袋表的粉尘脱离滤袋落入灰斗（或灰仓），粉尘由卸灰阀排出。全部滤袋喷吹清灰结束后，除尘器恢复正常工作。

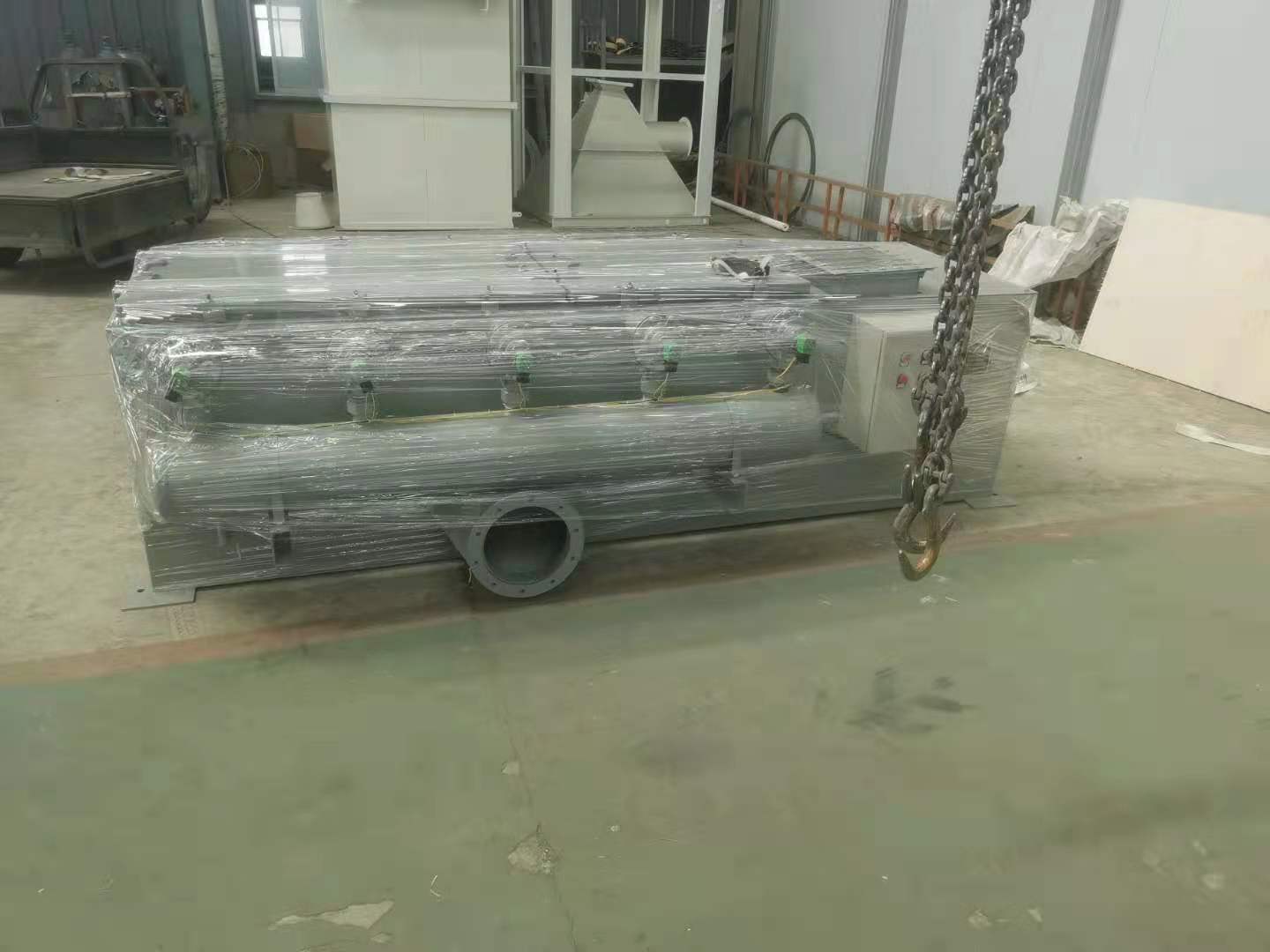

小型脉冲滤筒除尘器结构原理：

1、小型脉冲滤筒式除尘器的结构由上箱体、灰斗、梯子平台、支架、脉冲清灰以及排灰装置六部分组成。

2、脉冲式滤筒除尘器备在除尘系统主风机的作用下，含尘气体从滤筒除尘器的下部进风口，进入该除尘器底部的气箱内，在气箱内进行含尘气体的预处理，再从底部气箱进入到上箱体的各除尘分室内，颗粒粉尘会吸附在滤筒除尘器滤筒的外表面上，经过滤后的干净气体，就会透过滤筒进入上箱体的净气腔，由净气腔汇集至出风管口排出室外。

随着粉尘过滤工况的持续进行，积聚在滤筒外表面上的粉尘将会越积越多，粉尘的积聚增多相应就会增加设备的运行阻力。为了保 证除尘设备系统的正常运行，滤筒除尘器运行阻力的上限，应维持在1400～1600Pa范围以内，当超过此限定范围时，应由PLC脉冲自动控制器，通过除尘系统定阻或定时所发出指令，进行三状态清灰。

该滤筒式除尘器的清灰过程，首先是先切断某一分室的净气出口通道，使该分室处于气流静止状态，然后就可以进行压缩空气脉冲反吹清灰，清灰程序后再经若干秒钟时间的自然沉降后，再次打开该除尘器分室的净气出口通道，就这样不但达到清灰彻 底，而且还避免了喷吹清灰所产生的粉尘二次吸附现象，就这样逐室循环进行清灰过程。

慧阳分析小型脉冲式布袋除尘器和滤筒除尘器区别在于：滤筒或滤袋硬质滤料呈折叠布置形成圆筒，无骨架，简短，筒间间距大，清灰彻 底，无二次污染；布袋采用软质滤料缝成滤袋，套入钢筋焊成的骨架上(俗称龙骨架)，滤袋坚向密布，滤料种类为长聚酯纤维及其后处理材质多为单层普通工业涤纶布。两种表面过滤原理不同：滤筒除尘器粉尘不深入滤料内深层过滤原理；袋式除尘器粉尘深入滤料内，靠滤料外表面建立粉尘层维护除尘效率。
