铸造厂有机废气吸附催化一体化设备组成

2021-05-10 10:11:44

文章摘要:

慧阳铸造厂废气吸附催化一体化设备设计原理,用材,性能稳定,操作简单、、无二次污染;设备占地面积小、重量轻;吸附床采用堆放式结构,装填方便,更换容易。

有 机气体吸附催化燃烧设备一体化系统是慧阳公司积累近二十年有 机气体治理的经验研制成功的高 效节能、无二次污染的新型环保产品,经众多的用户使用,该项处理技术已经达到国内同类产品的领 先水平。该设备设计原理先 进,用材独 特,性能稳定,操作简单、安 全 可 靠、无二次污染;设备占地面积小、重量轻;吸附床采用堆放式结构,装填方便,更换容易。

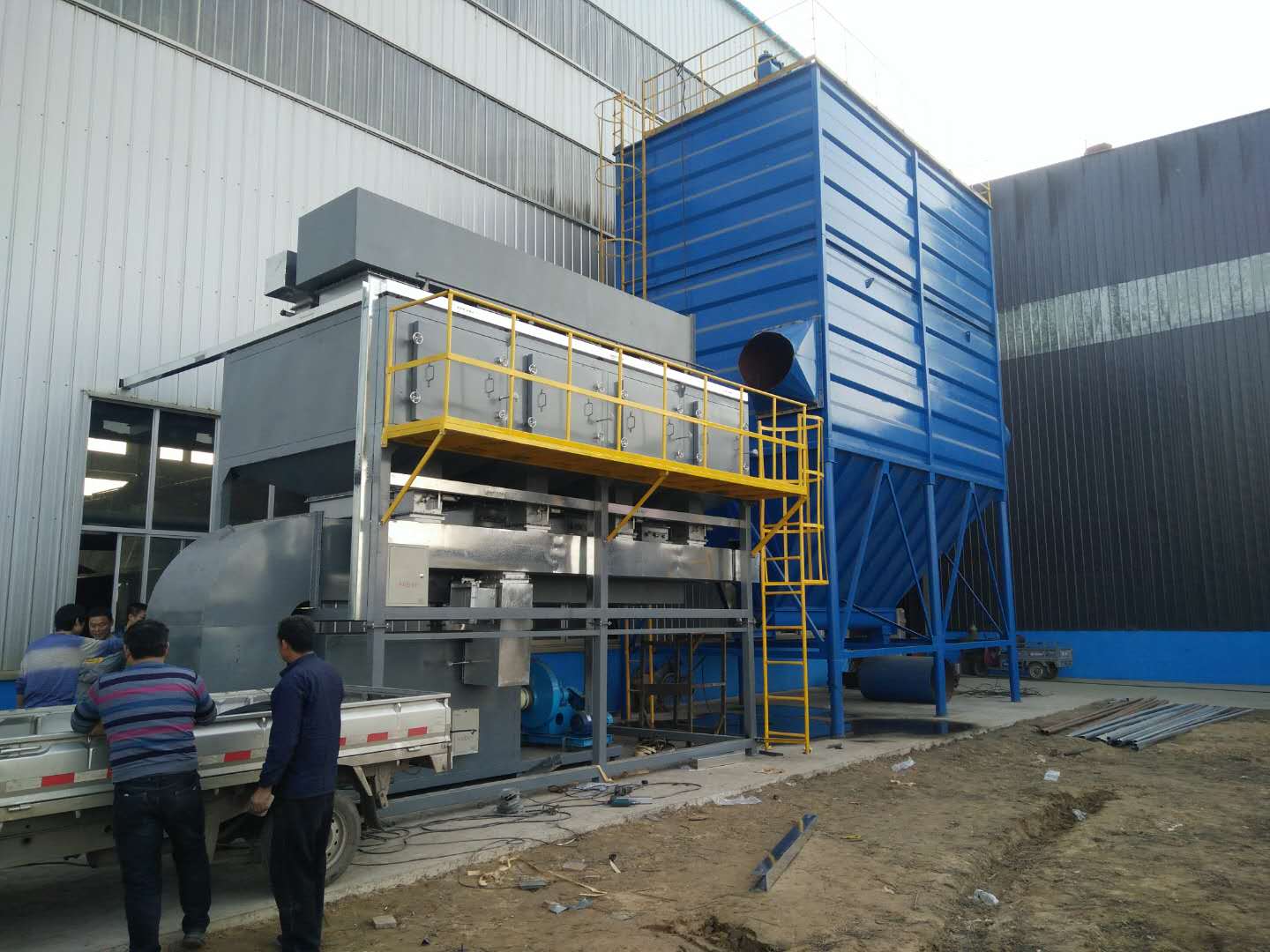

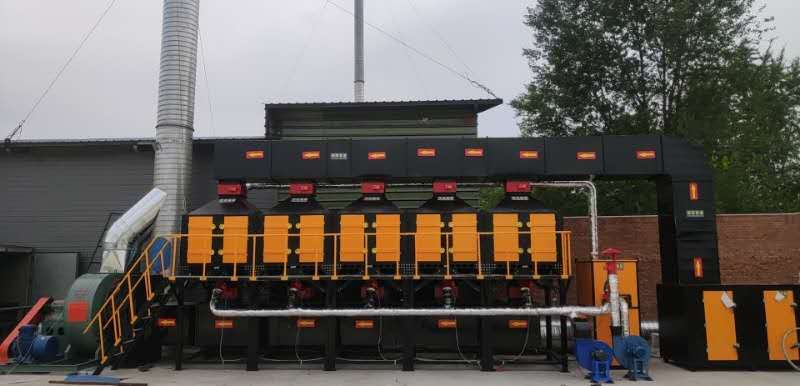

慧阳铸造厂有 机废气吸附催化一体化设备主要由袋式过滤器、活性炭吸附床、催化脱附再 生装置、配套风机、电器控制等组成。

1、铸造厂除尘器袋式过滤器

为了防止废气带入少量的水气和粉尘进入到吸附净化装置系统,从而使活性炭受潮和堵塞导致吸附效果降低,需在处理系统前端增加预处理,采用G4级玻纤过滤棉和F7级纤维过滤棉两级过滤组合而成,具有可降解、无二次污染及可再 生的特点,在过滤中有两方面的作用,一对颗粒有很好的阻挡过滤效果;二是该材料具有微小孔径(孔径在几十纳米),过滤层容尘量大,使用寿命长。经板式/袋式除尘工艺,以确 保吸附处理系统的气源洁净度在99 %以上;且过滤段上装有压差计,当设备内部压差超过500Pa时,提示清理或更换过滤棉。

2、活性炭吸附床

内装活性炭层及气流分布器,以浓缩净化有 机气体,是整个装置第1个主循环的主要部件及核心工序,活性炭为堆放式装填,更换方便。活性炭吸附床的单床设计风量为:10000m3/h,设定一个吸附床吸附,然后单个吸附床脱附。

采用活性炭吸附材料-蜂窝状活性炭,其与粒(棒)状相比具有优势的热力学性能,低阻低耗,高吸附率等,适用于大风量下使用,拥有优良的吸附性能,其结构为多孔蜂窝状,具有孔隙结构发达,比表面积大,流体阻力小等优点,该产品特别适用于大风量,低浓度工厂有 机废气净化治理,如工厂的甲醛、苯、甲苯、二甲苯等有 毒有 害废气治理;目前该产品己在我国各大城市工厂批量配套使用,并部分出口至美国、日本、韩国等。

3、催化脱附再 生装置

铸造厂废气催化燃烧设备是将浓缩后有 机废气净化的主要设备。废气经内装加热装置从活性炭层中将有 机物分离后,借助催化剂可使有 机废气在较低的起燃温度条件下,发生无火焰燃烧,并氧化分解为CO2和H2O,同时释放出大量热能,并由热交换装置置换能量,用于维持设备自燃的能源,从而达到去除废气中有 害物质的方法。

4、主排风机

第 一循环系统的另一主要部件,引导废气在设定的通道中运行。

5、脱附风机

第 二循环系统的另一主要部件,是负责将热气流引入吸附床脱附有 机物,同时又将有 机物引入催化燃烧装置进行分解。

6、气动电动风阀

根据工况要求,在电器控制下实现管路切换及脱附时控制整个设备脱附温度的必 要元件。

7、电器控制

整个设备的中心枢纽,采用PLC程序控制及HMI人机对话界面操控,保 证各设备的正常自动运行,同时对各动力点起保护、控制、监控作用。PLC控制系统主要功能:

(1)具有自动、手动两种操作方式;

(2)自动运行时具有连锁功能;

(3)系统具有自我诊断功能;

(4)运行时出现异常情况可报警及自动停机;

(5)控制柜面板流程可显示运行主要参数;

(6)可根据工艺要求改变控制参数;

(7)自动运行时可根据工艺条件退出运行。
