焦化厂焦炉机侧装煤除尘效果视频展示

慧阳焦化厂机侧装煤除尘效果

焦炉在装煤和出焦过程中产生的烟尘及特点分析如下：

1、焦炉装煤过程中，从装煤口向炭化室装煤时，煤料突遇高温产生大量黄荒煤气和烟气，炭化室内压力突增，喷出大量的烟尘，炭化室装煤时的烟尘主要来自以下几方面：

①炭化室煤料置换出大量空气，且装煤开始时空气中的氧气和入炉的煤料燃烧生成炭黑而形成黑烟。

②装煤时湿煤与高温炉墙接触生温，产生大量水汽和荒煤气。

③装煤过程中散发的烟尘特点：烟气温度高、瞬间散发量大、烟气成份复杂、烟气具有可燃性和爆炸性、危害性较大。

2、焦炉出焦过程中产生的烟尘主要来自以下方面：

①炭化室炉门打开后散发出的残余煤气，及由空气进入使部分焦炭和可燃气体燃烧产生的废气。

②推焦时炉门处散发的粉尘。

③推焦时导焦槽散发的粉尘

④焦炭从导焦槽落到熄焦车或电机车中散发的粉尘。

⑤载有焦炭的熄焦车或电机车运行过程中散发的粉尘。

通过以上分析可以看出，焦炉在装煤和出焦中的烟尘治理为废气治理的重中之重。其烟尘的阵发性、烟气量大、高温、含有焦油类物质、有可燃成分等特点，又给烟尘治理增加了很大的难度。

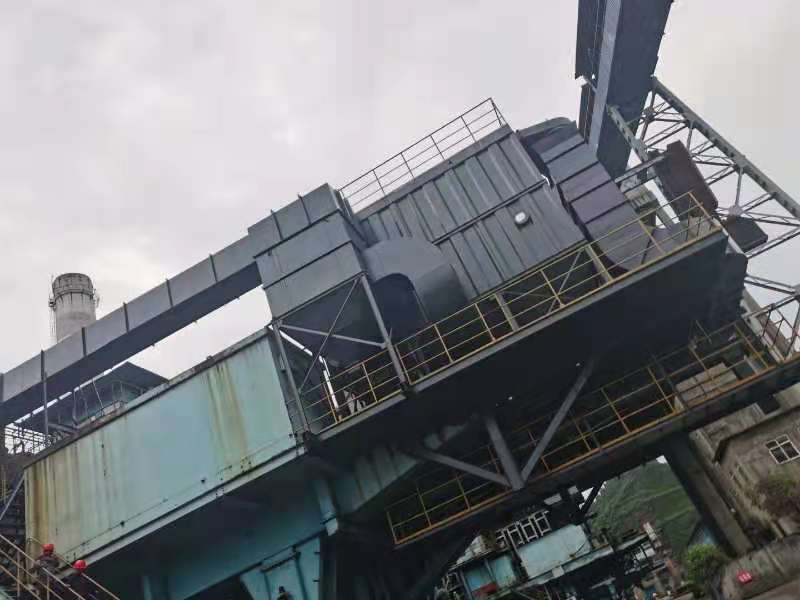

慧阳焦化厂除尘器是考虑到以上所述问题来研究设计的一款环保设备，我们为机侧除尘采用的是炉头罩+炉头集合管道+机侧地面皮带密封式集尘干管+地面站工艺；皮带密封集尘干管落地安装。除尘站高架安装，风机设在除尘站下部。

焦化厂机侧装煤除尘器系统方案设计分为两部分，可以保 证在推焦、装煤以及装完成推焦车过来上门过程中均能收集烟气。

一部分是利用现有炉头罩，将炉炉罩炉顶出口封闭，在外侧开口并加装手动阀门，一座炉的所有炉头罩利用一支管道连接到皮带密封槽集气管道上，实现一部分炉头烟气的捕集。

二是在炉头罩外侧安装烟气导流板，导流板宽度200mm；在装煤车及推焦车前部设吸尘罩，在装煤车轨道外侧安装皮带密封槽集气管道，皮带密封槽集气管道上配合装煤车和推焦车安装四台皮带导通小车，导通小车随大车行走，吸尘罩捕集的烟气通过车载吸尘管道进入皮带提升导通小车再进入主干管，实现烟气的导通。车载系统收集的烟气经过布袋除尘器净化后由风机经烟囱排空。为防止烟气粘附滤袋，布袋除尘器前设预喷涂装置，喷涂装置由PLC控制自动运行。风机采用变频器控制，由车载无线信号控制，自动转换高低速。两座4.3m焦炉建一座地面站，系统满足一座炉装煤另一座炉推焦时烟气的收集，皮带密封槽集气管道落地安装。

我公司为焦化厂除尘器设置了皮带密封槽集气干管、工艺管道、防 爆除尘器、非常阀、预喷涂装置、卸输灰装置、引风机组、烟囱、电气控制等，风机采用变频控制。防 爆型布袋除尘器的作用就是在风机的作用下，用于过滤净化从机侧炉门吸尘罩吸过来的含尘烟气得 到控制污染的目的。
