树脂砂铸造厂废气处理设备

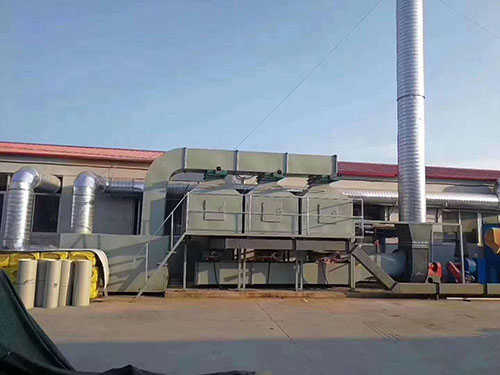

树脂砂铸造厂在生产过程中产生的主要为呋喃树脂燃烧后的废气，这些有 机废气如不处理直接排放会对环境造成污染，污染室外大气，影响人们的身体健康，因此必 须对散发的废气进行收集和妥善处理，无 害化后高空排放。为此，慧阳公司设计了一套铸造厂车间有 机废气治理工程方案，使其废气经治理后符合排放标准。

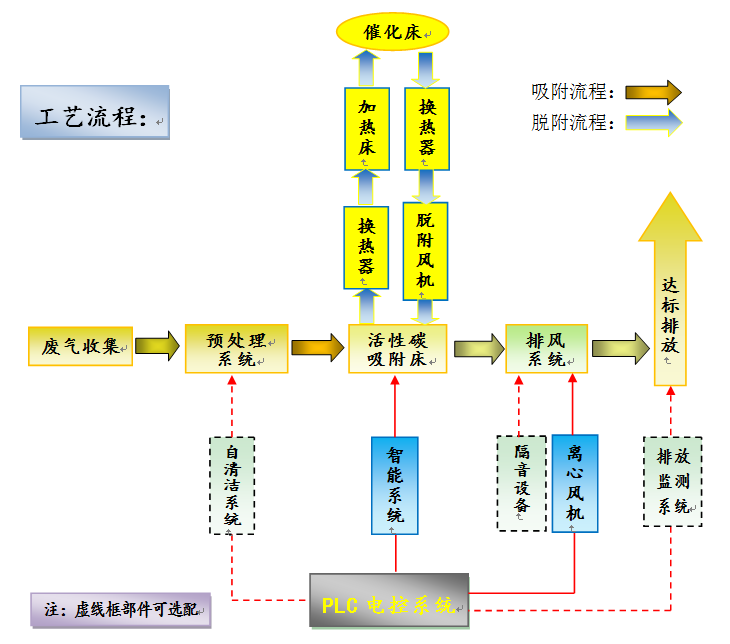

树脂砂铸造厂废气处理设备收集方式及工艺流程

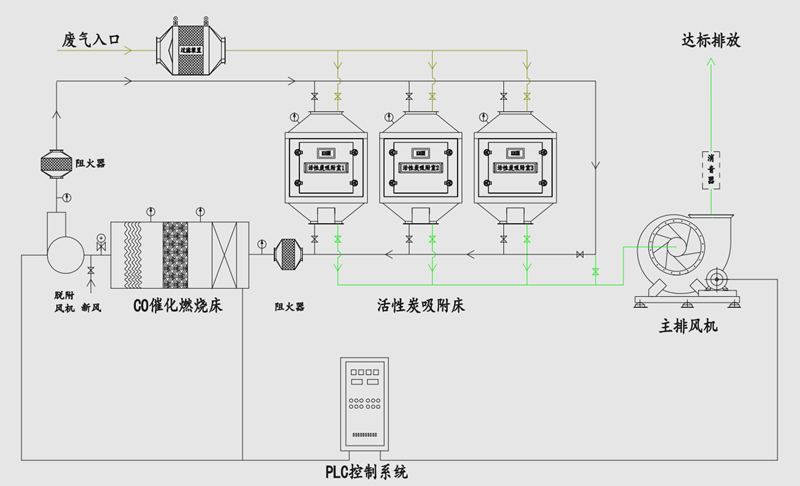

我公司收集方式采用房顶天窗高点开口收集，收集口与收集管道采用锥形集气罩，切每个集气罩设置手动调风阀及电动控制阀门，并针对此呋喃树脂砂浇铸行业选用滤筒除尘器过滤＋预喷涂+活性炭吸附浓缩+催化脱附再 生+排风机+烟囱治理方式进行处理。其中“活性炭吸附浓缩+脱附再 生+催化燃烧”废气处理系统共设5个吸附单元；这5个吸附单元在车间生产时同时吸附，切在工作时同时脱附，经吸附有 机废气和脱附燃烧废气通过管道集中到排放烟囱排放。吸附时该系统对有 机物的去除率可达95 %。脱附时催化燃烧对有 机物的去除率可达97 %以上，前端预处理采用两级袋式过滤工序对颗粒物的拦截率可达99 %以上，经过双重捕集，对废气综合处理效率可达90%以上。

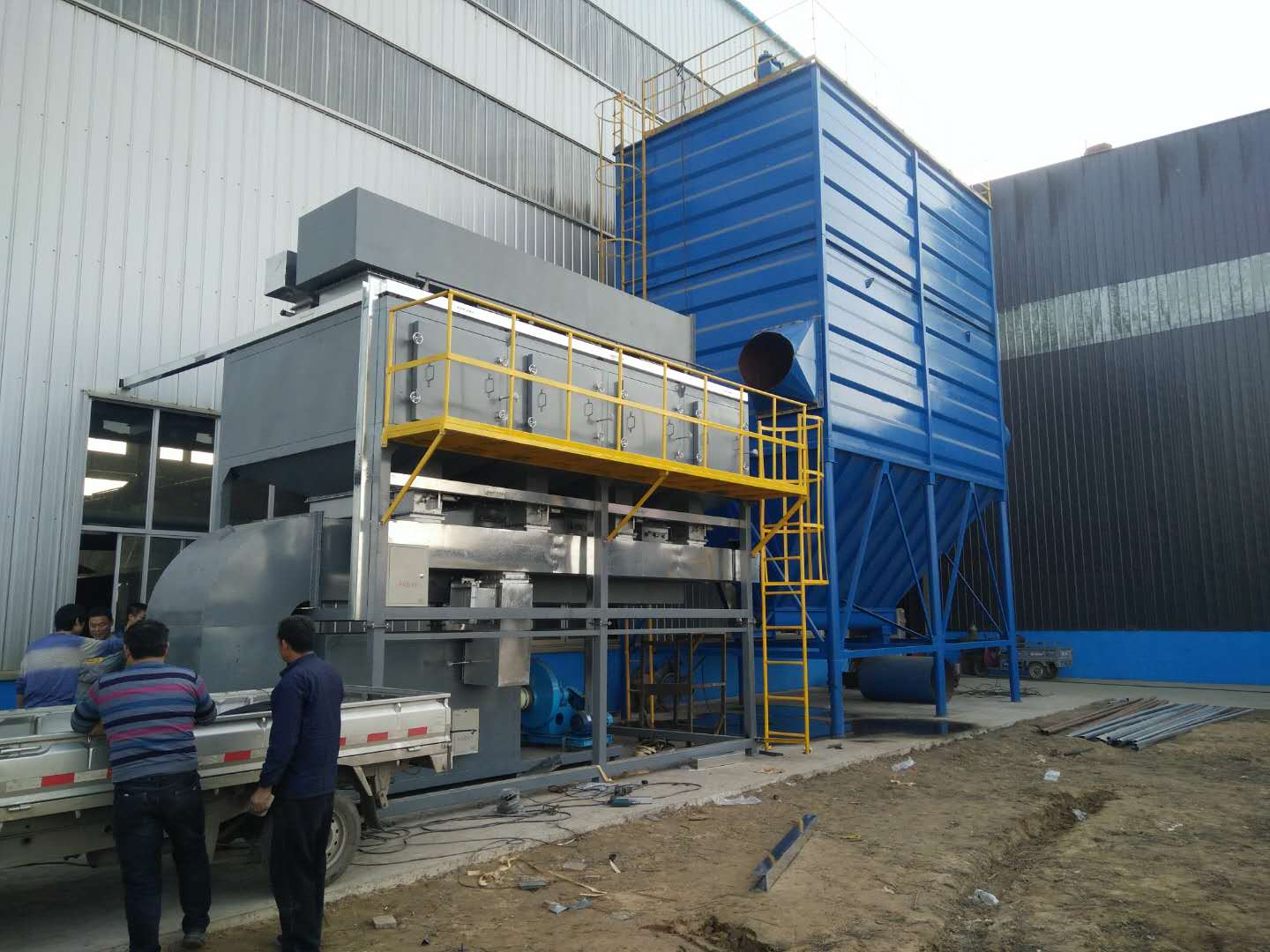

1、滤筒除尘器作为收集后的预处理部分，过滤掉烟气中的大部分颗粒物，保 证进入催化燃烧设备空气绝 对清洁。其结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋式除尘器的结构。其原理：含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布袋扩散和筛滤等组合效应，使粉尘沉积在滤袋表面上，净化后的气体进入净气室由排气管经风机排出。

2、预喷涂部分

由于呋喃树脂的特 殊性，燃烧后产生大量烟气切持续性很 强，这些烟气含有油性物质，我公司特针对油性气体设计预喷涂装置，在设备工作前将防 油粉末通过高压喷入滤筒除尘器中，在滤筒表面形成保护层，有 机废气进入滤筒除尘器后与防 油粉末接触，不会粘在滤筒上从而不会造成滤筒堵塞。设备采用PLC控制，定时进行喷涂，方便耐 用，节省大量人力物力。

3、催化燃烧设备

催化燃烧净化装置主要用作树脂砂浇铸、覆膜砂浇铸、消失模浇铸、塑料及各种化工车间里挥发或渗漏出有 害废气的净化及臭味的消 除，是根据吸附（效率 高）和催化燃烧（节能）两个基本原理设计的，即吸附浓缩－催化燃烧法。其原理：含有 机物的废气经风机的作用，经活性炭吸附层，有 机物质被活性炭特有的作用力吸附在其内部，洁净气体被排出；经一段时间后，活性炭达到饱和状态时，停止吸附，此时有 机物已经被浓缩在活性炭内。催化净化装置内设加热室，启动加热装置，进入内部循环，当热气源达到有 机物的沸点时，有 机物从活性炭内挥发出来，进入催化室进行催化分解成水和二氧化碳，同时释放出能量。利用释放出的能量再进入吸附床脱附时，此时加热装完 全停止工作，有 机废气在催化燃烧室内维持自燃，尾气再 生，循环进行，直到有 机物完 全从活性炭内部分离，至催化室分解。活性炭得 到了再 生，有 机物得 到分解处理。

4、主排风机

第 一循环系统的另一主要部件，引导废气在设定的通道中运行。第 二循环系统的另一主要部件，是负责将热气流引入吸附床脱附有 机物，同时又将有 机物引入催化燃烧装置进行分解。

我公司可为用户提供铸造行业废气处理系统的设计、制造、安装、调试、培训等全套的交钥匙工程，保 证废气经治理后符合排放标准。
