气箱脉冲布袋除尘器结构特点及制造技术

气箱脉冲布袋除尘器结构紧凑、过滤风速相对较高，占地面积较小，净化效果好，该类型除尘器具有工作稳定，故障少、投资略低等优点。低压脉冲布袋除尘器是我公司集十余年来的研究技术经验和成果，综合了目前国 际上最 优 秀的长袋低压脉冲除尘技术而向用户推出的一种具有九十年代国 际水平的长袋低压脉冲除尘器技术产品。

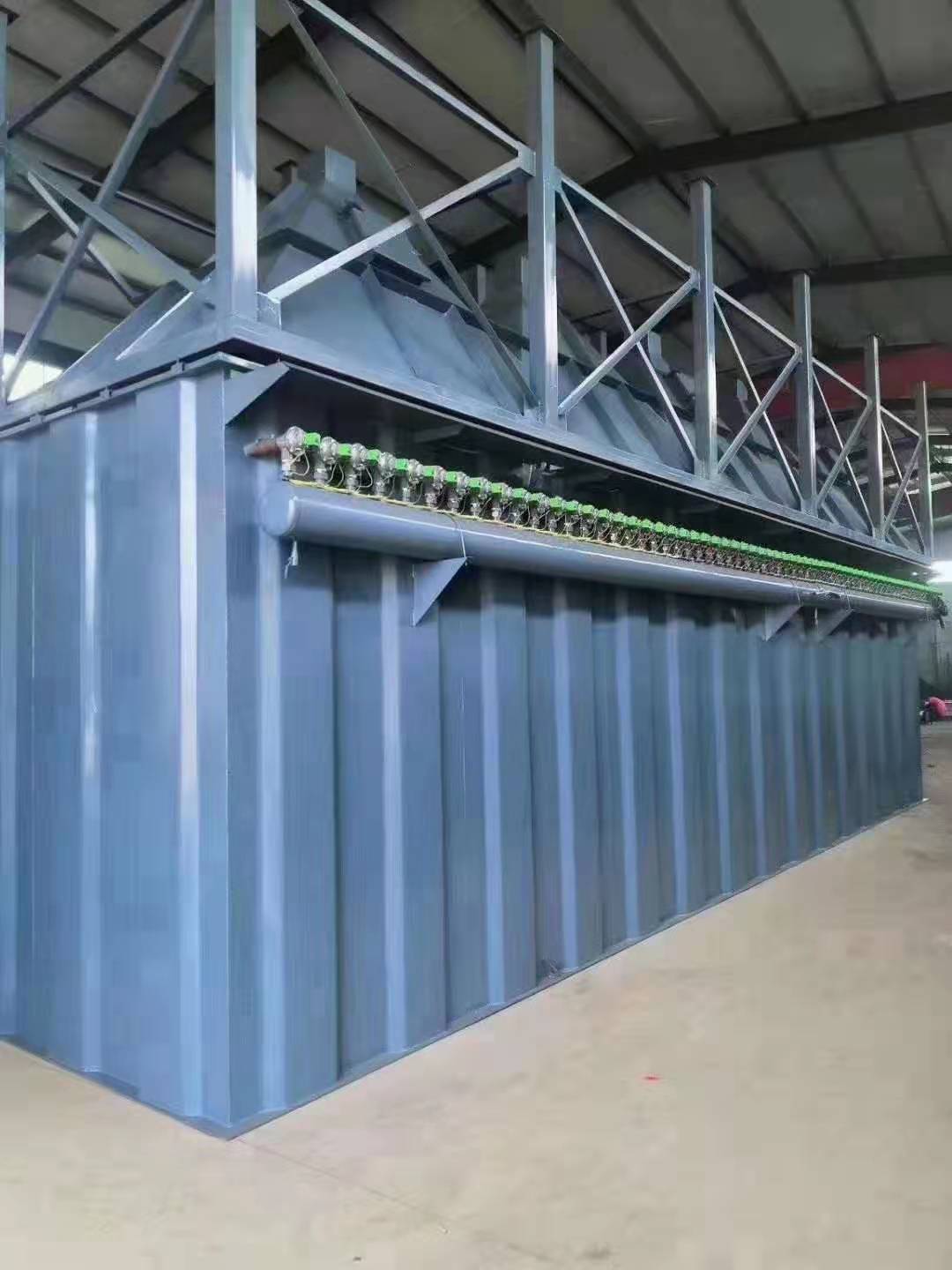

脉冲布袋除尘器主要结构特点

1、设计合 理的灰斗导流技术解决了一般布袋除尘器常产生的各分室气流不均匀的现象。

2、设计了特 殊大储量的脉冲阀贮气包既可满足用户提供的高压（G型）气源时使用，亦可满足低压（D型）气源时使用。

3、滤袋上端采用弹簧涨圈型式，不但密封性能好，而且在维修更换布袋时快 捷简单，实现机外换袋。

4、在袋笼上端的结构设计上可按不同工况有多种结构型式（八角型、圆型等）的选择，对袋笼的制造有严格的要求，本公司的袋笼是在引进国 外技术合作生产的自动化生产线上加工，其各项指标较行业标准提高50%左右。

5、袋笼长度可根据需要增减，从而在处理相同风量时，该设备较其它反吹风除尘器和常规脉冲除尘器占地面积最 小，可节省30-50%，设备重量亦能减少40%左右。

6、电磁脉冲阀膜片的使用寿命大于100万次。

慧阳PPC气箱脉冲除尘器的制造技术

1、除尘器的阻力控制 采用平进平出的进出风方式，进风总管和导流系统的设计保 证各仓室进风不均匀度在5%以下

2、导流系统 我们对除尘器各烟气流经途径中的管道风速进行了分段化设计，除尘器进风采用了气体导流系统并充分利用了气体的自然分配原理，保 证了单元进风的均匀、和顺，以提高过滤面积利用率。

3、花板、滤袋和笼骨 花板表面平整，花板周围无毛刺、夹角，否则损坏滤袋；滤袋清灰彻 底，使用寿命长，密封性能好，安装可 靠性高，换袋快 捷；笼骨有足够的强度不脱焊，无脱焊、虚焊和漏焊现象。

4、清灰系统 设计合 理，采用在线清灰方式，压缩空气低压脉冲清灰。

5、电磁脉冲阀 膜片经久耐 用，寿命大于100万次以上，满足了脉冲电磁阀的高 效运行要求、极 大地减少了维护工作量。6、本体和灰斗 除尘器顶部设置防雨设施，顶盖采用剪冲密封顶盖；灰斗能承受长期的温度、湿度变化的振动，防 腐性能好。

7、除尘器材质 采用型钢、钢板结构，所用的型钢、钢板进厂后首先 进行喷砂、除锈，以备制作除尘器用。除锈采用钢板预处理技术有关要求，或采用手工、动力工具除锈。

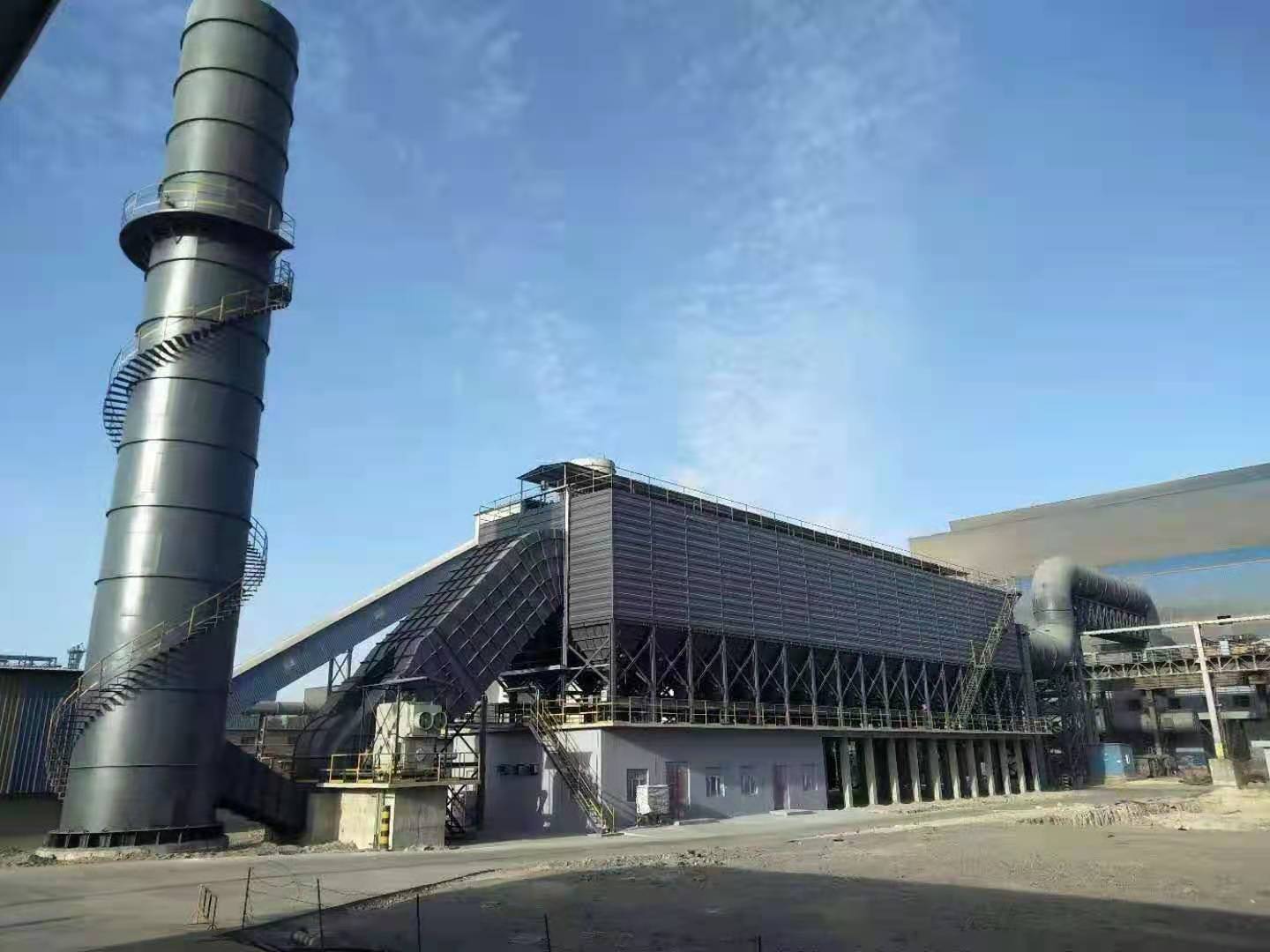

慧阳环保生产制作的布袋除尘器是一种处理风量大、清灰效果好、除尘效率≥99.8%以上、排放浓度符合国 家排放标准≤10mg/Nm3的高 效能除尘设备。现已被广泛应用于钢铁、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。
