焦化厂除尘器方案 奏响焦化行业绿色环保发展新乐章

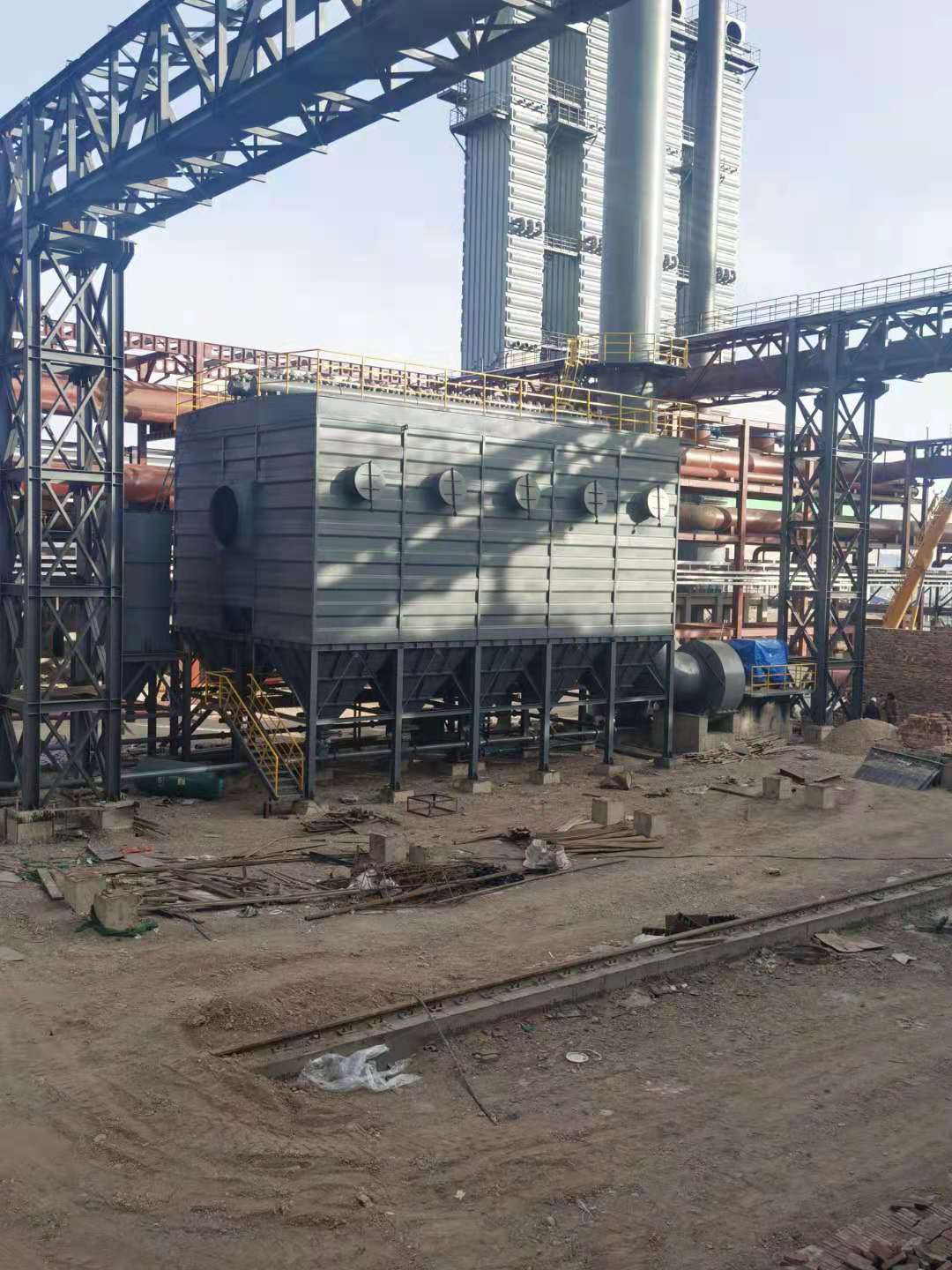

慧阳焦化厂出焦地面除尘站方案选型

一、风机机组：除尘风机采用变频调速、电动机、排气筒

二、布袋除尘机组：1套

1、焦化厂除尘器工作原理及构成：

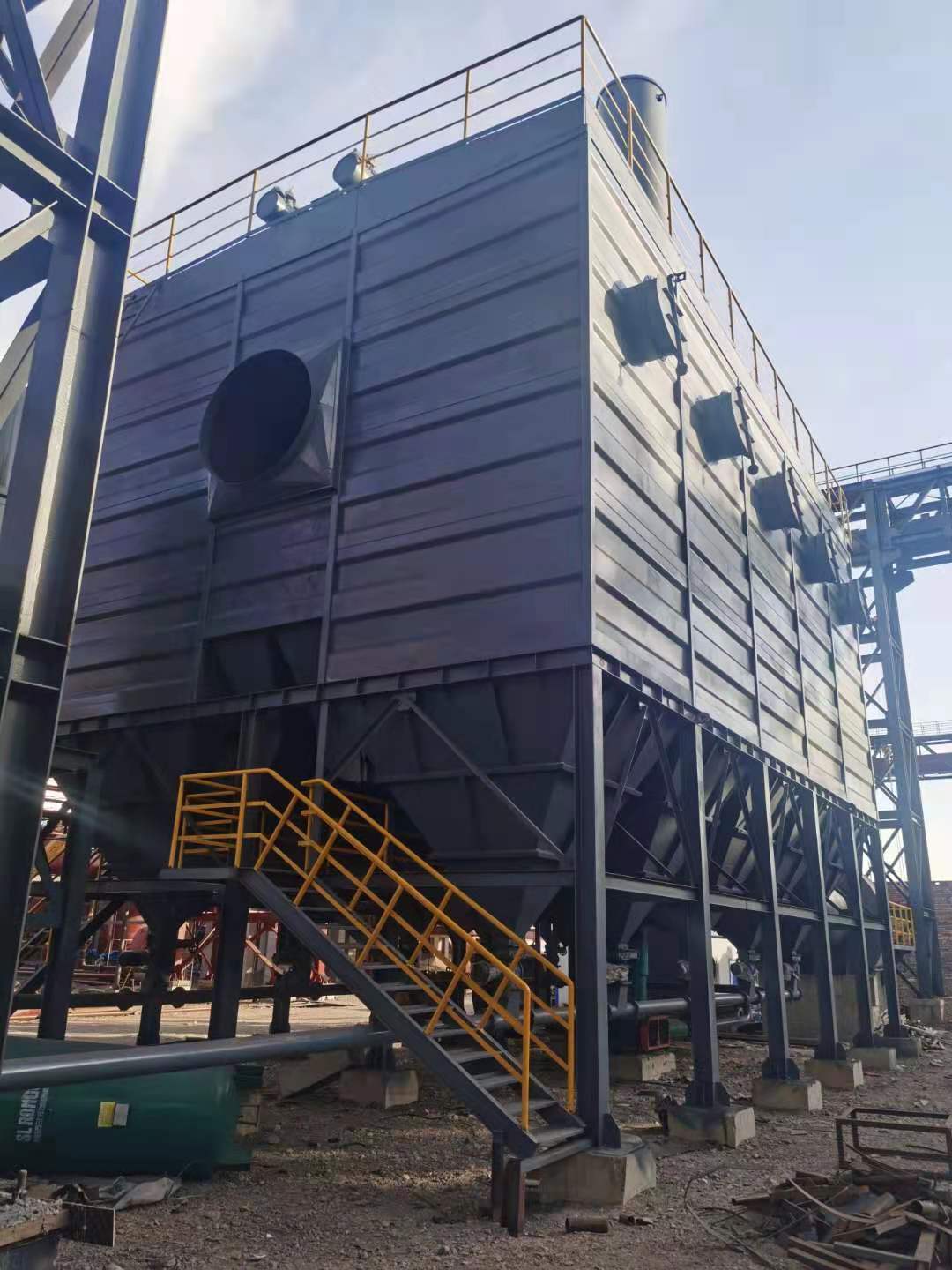

型号为低压脉冲反吹布袋除尘器，由上箱体、中箱体、灰斗、进出风管、支架、滤袋及脉冲喷吹装置、卸灰装置、工作平台等组成。含尘气体从除尘器的中部的进风口进入各分气室，烟尘经过滤袋过滤后进入上箱体由出风口排出。当设备阻力达到限定的阻力值时，由清灰装置按压差设定值或清灰时间设定值自动按设定的程序进行喷吹清灰，灰斗中的粉尘由卸灰阀和刮板输送机排入灰仓内。

2、焦化厂除尘器性能要求

①清灰时间、清灰间隔和清灰周期可根据用户实际需求调节；

②除尘器电源为380V/220V，50Hz；

③可集中控制和就地控制；

④除尘器设防 爆阀；

⑤所配电磁脉冲阀：额定输入电压DC24V；

⑥系统改进：

（1）离线阀的设计：采用气缸活塞杆外置式安装方式，一般除尘器在工作状态时，即离线阀打开状态，气缸为静止状态，缸体处于上箱体的内部，受气流的影响影响离线阀的工作。气缸采用外置式安装方式，缸体不受气流的吸力影响，保 证离线阀为可 靠打开状态，同时延长气缸的使用寿命。

（2）进风口设置了均流板：使得高温气流进入除尘器内，在折流板的作用下，少量的带火星的大颗粒在此碰撞和改变方向，使残存的带火星的粉尘在此降落，确 保带火星的颗粒不会吸附着在滤袋上。

（3）除尘器进 口设有专 用预喷涂装置，阻碍了多棱状、尖锐的粉尘刺激滤袋，起到保护滤袋的作用和延长滤袋使用寿命的作用（附工作原理图）。

（4）除尘器设置消防 水装置，可预防布袋突发性的着火现象，保护布袋除尘器的安 全性。

三、焦化厂地面除尘站灭火花冷却器

1、用途：是将收集系统输送的高温烟气在此降温和灭火花，使进入除尘器的烟气温度低于120℃，起到对滤袋无损坏的作用。同时具有予除尘作用。

2、构成和工作原理：灭火花降温器由箱体、灰斗、冷却板、进出风管、卸灰装置、泄爆装置、支架以及在进气口前装有非常阀。当管道烟气温度大于120℃时自动报警，并将非常阀自动打开，配入冷空气，保 证滤袋的正常使用。烟尘进入冷却器中，通过冷却板组，在惯性碰撞、重力沉降的作用下，使烟气中大颗粒和带火星的物质直接进入灰斗，烟气在冷却板的作用下，烟气温度得以降低，从而保 证了除尘器的正常使用。出焦完成后，风机低速运转时，管路旁通非常阀开启，使室外空气进入灭火花冷却器中，将冷却板组蓄积的热量带走，使系统的设备温度降低，保持正常的工作状态。冷却板采用多层百叶式冷却板，能起到有 效去除火花的作用，有很好的阻火性能。

3、性能要求

①灭火式冷却器可连续清灰；清灰时间、清灰间隔和清灰的周期可根据用户实际需求调节；

②集中控制和就地控制；

③灭火式冷却器设防 爆孔；

④使用制度：常年连续运转。

我公司本焦化厂布袋除尘器方案主管道设计在靠近拦焦输送风管中部引出（即炉间台处），且在引出管道的两侧设置切换阀，用于两座焦炉出焦时风管与地面站的连接和切换，可减少系统的漏风系数，减少管网阻力损失，从而提效果，满足更 低的排放值。
