焊接烟尘除尘器设计工艺

慧阳环保公司此次需要治理的是焊接过程中产生的烟尘。生产厂房内主要对钢管进行法兰加工焊接，共有2台自动焊机。在现场焊接工作时，产生了大量焊接烟尘，且烟尘中含有氧化铁、氧化锰、氟化物等有毒金属氧化物。烟尘和有 害气体对人体的呼吸系统、皮肤、眼、血等都有一 定的危害。根据国 家劳动保护法规和相关卫生标准必 须对其进行治理。我们的目标任务是：

1、治理焊接烟尘，保 证排放符合国 家环保标准。

2、最 高噪声低于85dB(A)。

3、保 证前期投入及正常运行、保养的经济性。

4、整套设备安 全可 靠，使用寿命长，操作维护简便。

焊接烟尘收集设计的几种方案形式

（一）选用吸气臂的捕捉方式进行烟尘捕捉，这种方式要求焊接工件的焊接位置相对集中，焊接区域相对固定。

（二）采用固定式或移动式顶吸罩的形式进行烟尘捕捉，这种方式适合在焊接点多且焊接速 度快，产烟量大的焊接区域内。但是这种方式所需要风量大，多工位会造成投资成本过高。

（三）焊接工作间或工作台的形式。吸气面罩或吸气焊枪进行烟尘捕捉。这种方式适合焊接点分散，且焊接烟尘不是很大的地方。

（四）小型或特型吸气口形式。整体厂房的烟尘捕捉方式：适用于大工件、焊机多、焊点分散，难以进行局部捕捉的厂房，但初次投资较高。

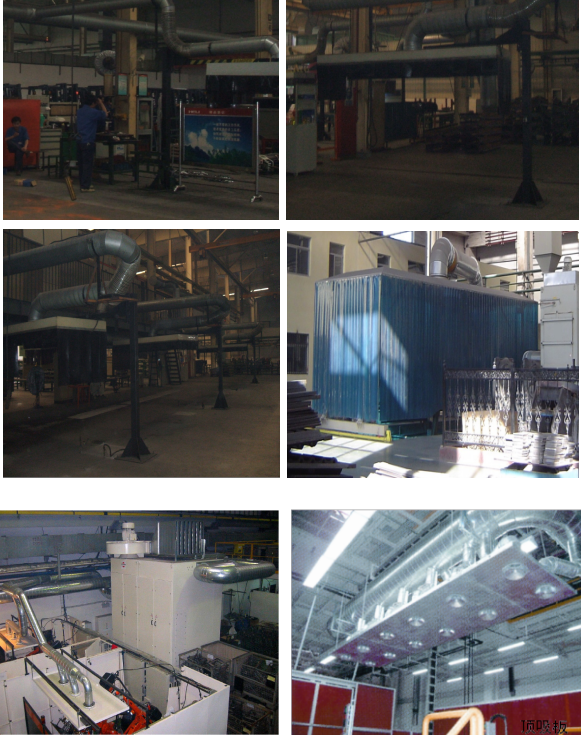

以下是顶吸板捕捉形式的一些图片参考

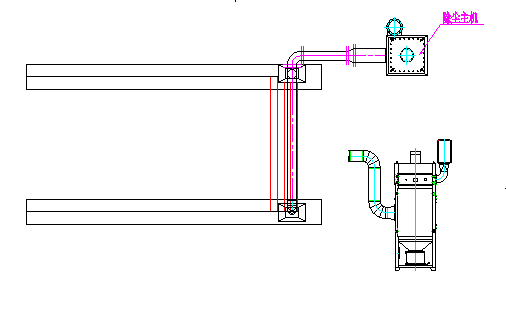

慧阳公司选用焊烟除尘器吸气臂的捕捉方式进行烟尘捕捉工艺，根据顶吸罩的数量确定除尘系统总设计风量，根据总设计风量选择除尘器主机。焊接中产生的烟尘及有 害气体通过顶吸罩捕捉，集中到一体式高 效净化器，净化后的空气通过出风口排出。

焊接烟尘除尘器结构和特征

（1）除尘器由本体、滤筒、灰斗、风机、清灰装置等部分组成；

（2）采用优 质钢材制造，外形美观实用；

（3）上下室体结构设计合 理、紧凑；

（4）进风口设有导流装置，保护滤芯免受大颗粒损坏；

（5）利用沉流式原理设计，便于粉尘沉降，维修方便；

（6）小巧精 致的结构、高 效的过滤分离精度；

（7）透气性好，气阻比一般过滤器低；

（8）清灰方便，全自动清灰，保 证生产的连续性和高 效性；

（9）粉尘收集容器装卸便捷，与过滤漏斗的连接是密封的，不漏灰尘；

（10）并安装有卸灰阀，便于除尘器在运行中清理灰尘。
