焦化厂地面除尘站备煤除尘系统设计图及原理

焦化厂用于备煤系统的主要包括配煤室、粉碎机、煤坑、煤焦制样室和带式输送机、转运站等。首先，带式输送机将原料洗精煤从洗煤厂直接运送到备煤车间。然后，经过煤的选配，再由破碎机粉碎成直径小于3mm的微粒后，再被带式输送机运送到塔顶，进入焦炉中提供施工。在这个过程当中，主要排放出来的大气污染物为煤粉、煤尘。

焦化厂备煤除尘工艺的选择：目前该类粉尘治理的方法其实有很多，如旋风除尘塔、喷淋塔除尘、布袋除尘、静电除尘等， 但是，我们必 须针对粉尘的种类，是否要回收利用，可去除效率，设备投资情况及厂家的经济情况选择合适的工艺。慧阳环保设备公司就本方案采用了高 效脉冲除尘器除尘治理工艺。

焦化厂除尘器设计说明

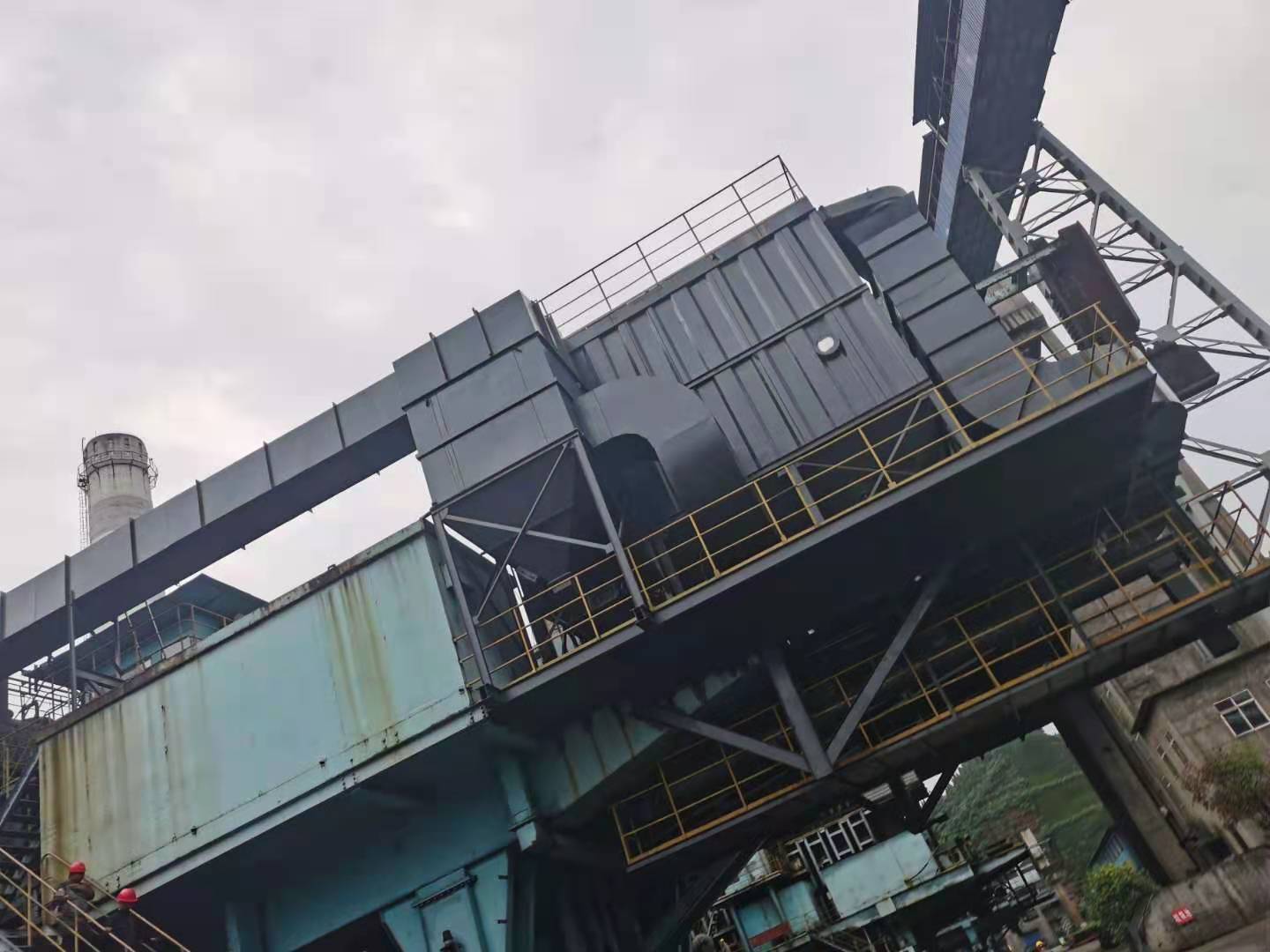

1、煤塔到破碎间间距约150M左右，其中煤5皮带煤塔内产尘点二处，1#煤转运站煤4皮带需处理的产尘点二处。采用一套单点除尘系统（包括除尘器卸灰吸尘点）共5个吸尘点。

2、破碎间吸尘点：破碎机受料点一处、每台破碎机受料管道处各一处，破碎机下料处吸尘点两处，煤3皮带产尘点二处。采用一套单点除尘系统（包括除尘器卸灰吸尘点）共8个吸尘点。

3、在产生点安装密闭捕尘装置，用除尘管网将除尘器、风机与密闭装置组成一个除尘系统。

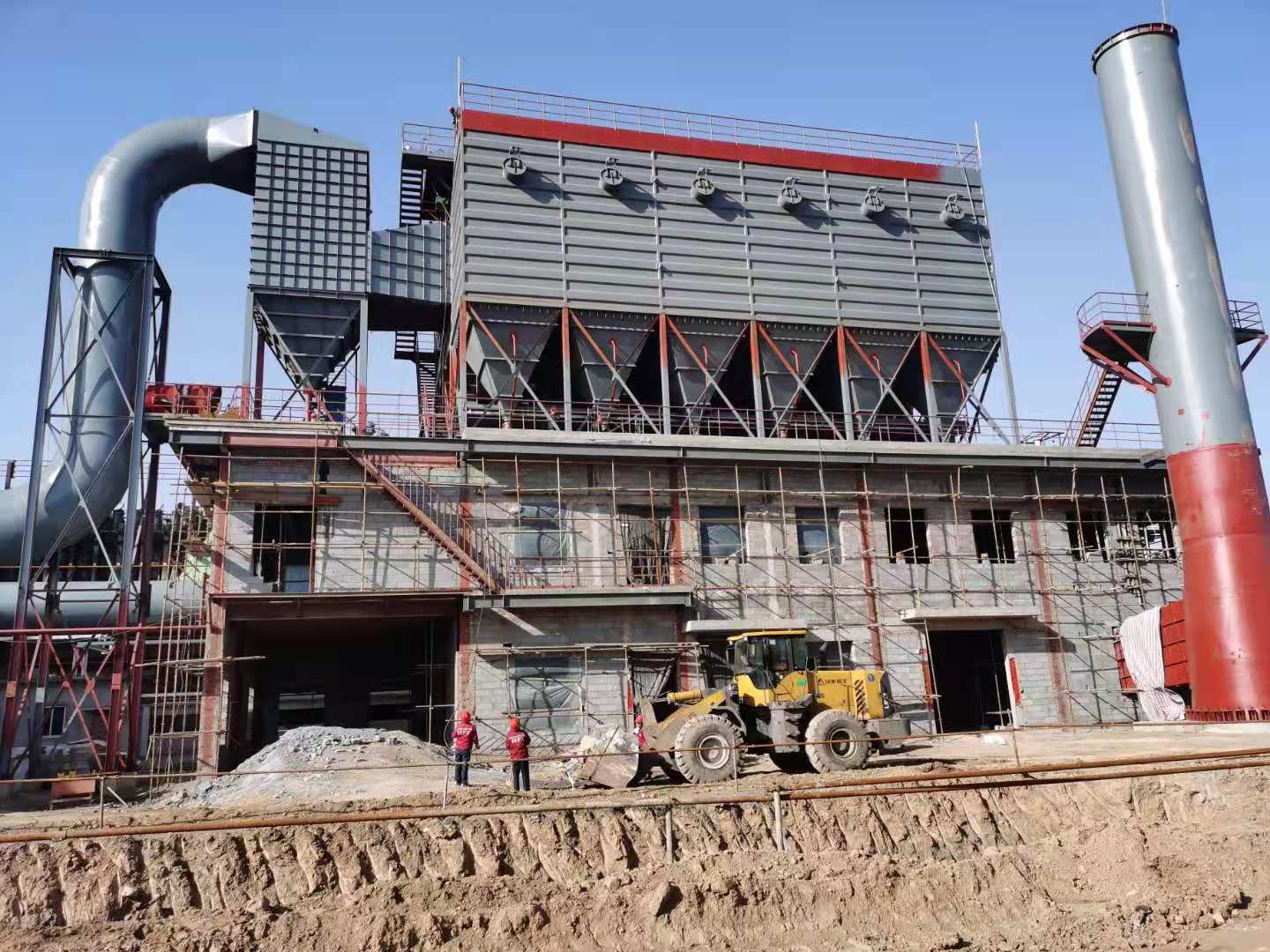

4、焦化厂煤塔除尘器选取型：考虑到我国节能减排日趋严格，布袋除尘器的低排放具有极 大优势，同时布袋除尘器维护检修容易且成本低，而且低压脉冲除尘器为现今布袋除尘器中技术较为先 进且成熟的，具有清灰效果好，排放浓度低的特点，所以本除尘系统选取低压脉冲防 爆除尘器。

焦化厂地面除尘站备煤除尘系统设计工艺图及原理

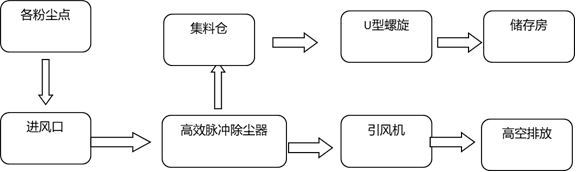

①工艺流程图

②在布袋除尘设备引风机作用下，含尘气体从防 爆布袋除尘器的进风口进入，经过气流均化装置，转而向下进入灰斗。由于流速减缓，加上惯性及粉尘的自重作用，使气体中大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。含尘气体通过灰斗后进入滤袋过滤区，气体穿过滤袋，粉尘被留在滤袋外表面。

③净化后的气体经滤袋口进入净气室，再由出风口排出。清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，阻力不断上升，当阻力上升到设定值时，清灰装置开始进行清灰。清灰时，压缩空气以极 短促的时间按顺序通过各脉冲阀，经喷吹管嘴向滤袋喷射，使滤袋迅 速膨胀产生振动，并在逆向气流的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。粉尘收集：经过滤和清灰被截留下来的粉尘均落入灰斗，再由灰斗口集中排出。
