选煤厂除尘器的结构设计及原理

我公司根据选煤厂和售煤场的实际工况和用户的要求进行专 业设计，选煤厂除尘器污染治理采用了分室反吹，提供定时、定压控制清尘方式，节能有 效。使用电机、电磁阀、除尘滤袋，了除尘器结构的优化和节能性以及安 全性的提高。

选煤厂为了预防煤尘的发生有许多的工业部门都开始使用布袋除尘器用来收集净化粉尘，使得我们的煤矿产业能够健康发展。在矿产加工厂中我们常见的粉尘控制技术就是采用这种袋式除尘器，主要采用的是排气通风系统的应用，这些系统用来收集粉尘，过滤、筛分、干燥并且装袋，然后收集到过滤装置中，防止污染气体的发生。它的使用不仅能帮助用户达到国 家制定的污染排放标准，geng重要的是了工人的健康，为工人创造了良好的工作环境。

选煤厂除尘器除尘工艺原理：

选煤厂在生产过程中产生的气体净化方式采用外滤式，含尘气体由导流管进入各单元过滤室，由于设计中袋底距离进风口上口垂直距离，有足够合理的净空间，含尘气流通过适当导流和自然流向，到达整个除尘设备过滤室，使气流分布均匀，含尘气体中的颗粒粉尘会通过自然沉降分离后，直接落入灰斗，其余细粉尘在导流系统的引导下，会随气流进入中箱体过滤区，被吸附在滤袋外表面，经过滤后的洁净气体会透过滤袋经上箱体、排风管排出。

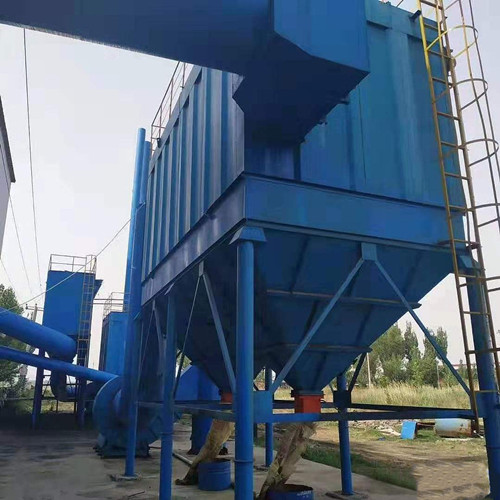

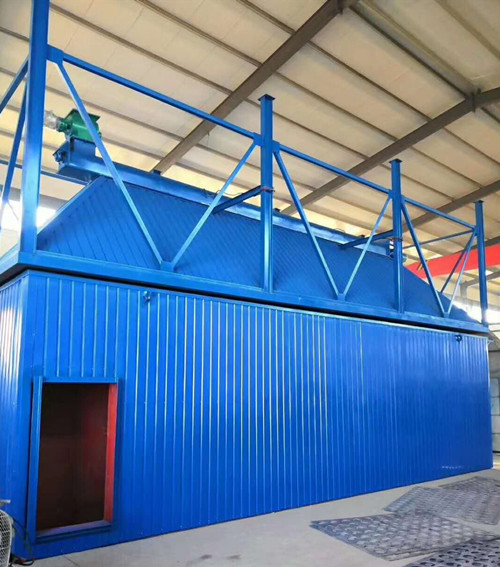

选煤厂布袋除尘器的结构设计：

1、除尘滤袋采用压缩空气进行喷吹清灰，清灰设计结构由气包、喷吹管和电磁脉冲控制阀等组成。在过滤室内每排滤袋出口顶部，设置装配有一根喷吹管，在喷吹管下侧正对滤袋中 心设有喷吹口，每根喷吹管上均设有一个脉冲阀，并与压缩空气气包相通。清灰时，电磁阀自动打开，阀内压缩空气经喷口喷向滤袋，与已引射的周围气体一起射入滤袋内部，使滤袋全 面抖动，形成由里向外的反吹风气流作用，有 效清 除附着在滤袋外表面的粉尘，达到彻 底清灰的目的。落入灰斗中的粉尘经由排灰阀排出后，利用螺旋输送机集中送出。

2、煤矿除尘器的灰斗配置使用压缩空气包清堵装置，但也有厂家配置仓壁振打器的，但只要布袋除尘设备灰斗卸灰的顺利进行就可以了。我们在除尘器的灰斗上安置了料位计，作用是易于料位检测。促使除尘器同时具有在线、离线两状态下清灰功能，以及离线检修功能。

3、设置有滤袋检漏装置，主要用于检测滤袋的状况，并设置温度、湿度、压差等在线监测装置。洗煤厂除尘器的控制(包括清灰控制等)，设计采用PLC控制系统。该整套除尘系统的控制方式，可实行自动化无人值守控制，并可向工厂大控制系统反馈信息，还可接受工厂大系统的远程控制。所有的检修维护作业均在除尘器净气室及设备外执行，无须进入除尘器内部，方便了检修维护工作。

4、我们考虑到除尘器灰斗部位增设灰斗保温，采取保温或伴热措施，了严寒天气除尘器运行的安 全。而且在除尘设备过滤室配套布袋，geng有 效解除了煤末爆炸的隐患。

慧阳环保设计生产的选煤厂除尘器采用了一系列的除尘技术及独 特的装置，彻 底解决煤矿粉尘的污染问题，从而达到了环保及环评的验收。
