焦化厂地面除尘站工艺流程图

焦化厂地面除尘站操作系统采用先 进的微机全自动化控制，实行自动化运行，具有处理风量大、除尘效果好、性能稳定、节能省电等优势，经治理后排放废气且低于我国环保新排放标准。

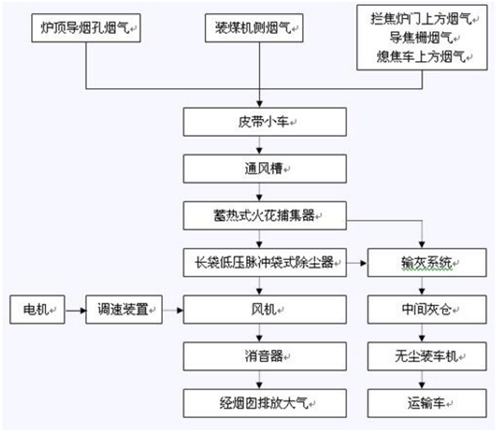

焦化厂地面站除尘器工艺流程图及介绍：

焦化厂地面除尘站涉及的除尘点包括炉顶导烟孔、装煤机侧、拦焦炉门、导焦栅、熄焦车上方。烟尘通过吸尘罩和管道收集后，经和炉顶导烟车、装煤推焦车和拦焦车连接行进的皮带小车，由通风槽导入蓄热式火花捕集器，再通过长袋低压脉冲袋式除尘器净化，净化后的干净气体经风机、烟囱排入大气。布袋除尘器收集的粉尘经星形卸灰阀、埋刮板机、中间灰仓、无尘装车机，由汽车外运。

焦化厂地面站除尘器设计优势：

1、焦化厂除尘系统设计充分发挥较好净化处理能力，通过风机和管路系统的设计和控制使装煤除尘与焦侧除尘合为一个系统，可节省改造投资。

2、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，了烟尘进入除尘大系统中是安 全的。

3、焦侧除尘系统收集的是干燥的焦粉和气体能有 效的吸收装煤烟尘中的成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施。

4、采用低压管喷脉冲除尘器提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力。

烟气治理后技术指标：

1．烟尘捕集率：  ≥98％

2．烟气净化效率：  ≥99. 9%

3．除尘器排出口气体含尘浓度：≤20mg/m3

慧阳环保专 业从事焦化行业焦炉、焦侧、机侧、装煤、推焦等方面的设计、设备制造、工程总承包等工作，有丰富的施工组织和管理经验，欢迎来厂洽谈。
