脉冲袋式除尘器设计知识汇总

近年来，袋式除尘技术有了长足的进步，主机、滤料、自动控制和应用技术的水平都有很大提高，使得袋式除尘器对于烟气的高温、高湿、、微细粉尘、吸湿性粉尘、易燃易爆粉尘等不利工况条件有了的适应性，并且在加强清灰提、降低消耗、减少故障、方便维修方面达到一个新的高度。慧阳公司来也是专注于布袋式除尘器的与生产，针对多行业除尘工程都有了比较突出的业绩，我们希望与各地的企业一起洽谈除尘方面的知识，为环保做出的贡献。



慧阳脉冲布袋除尘器的设计特点大致可分为以下几点：

【一】除尘效率可达99.99以上，粉尘排放可控制在20mg/Nm3以下。

【二】可处理100g/Nm3以下的粉尘。

【三】的密封措施，漏风系数小于2﹪。

【四】的结构设计，单位体积过滤面积大，设备体积小。

【五】清灰方式，延长滤袋的使用寿命。

【六】关键部位，使用寿命长。

【七】性能稳定，自动化程度高，日常维护管理简单。

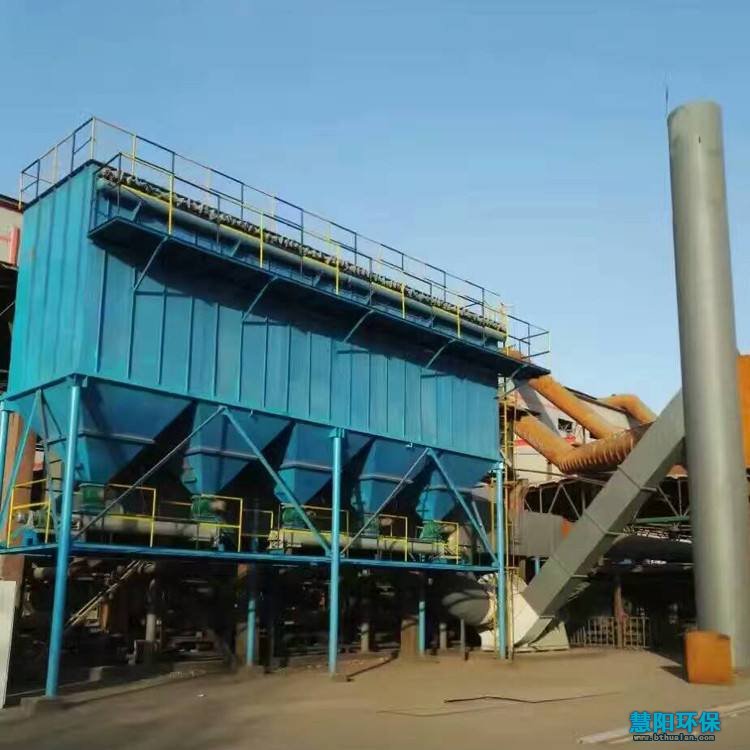

气箱脉冲袋式除尘器的结构组成部分：a、箱体：包括袋室、净空气、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。b、出风系统：包括风机、风机配用电机。c、喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。布袋除尘器工作原理是：引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。



PPC气箱脉冲除尘器滤料的选择：

袋式除尘器能净化含尘气体的主要元件是过滤材料，它是或无机纤维制品。正确地选择滤料是设计使用好袋式除尘器的关键。过滤材料的选择，需要考虑含尘气体性质、含尘浓度、粉尘颗粒大小、化学性质、物理性能、气体温度等。总的说来，选择性能适当的过滤材料，既要均匀致密，透气性好，又要耐热、蚀，还要有的机械强度，才能延长滤袋的使用寿命，保持良好的除尘效率。每一种过滤材料都有各自的优缺点。根据上述条件选择并合理地使用。

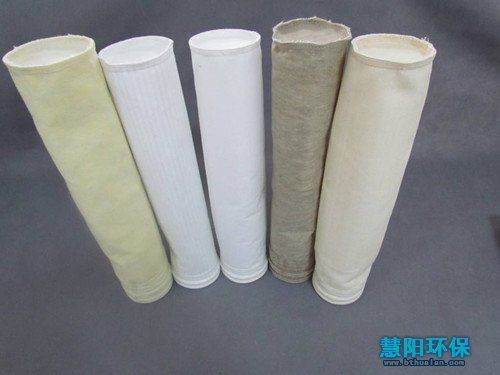

布袋除尘器采用的除尘布袋为涤纶针刺毡滤料，其规范如下：

型    号：   涤纶针刺毡

原    料：   聚  酯

厚    度：   1.4-1.35mm

单    量：   500g/m2

透 气 量：   400-90m3/m2.min

表面处理：   热定型，单面烧毛、轧光处理

滤袋加工：   粘压缝制



脉冲除尘器的除尘骨架的设计：

除尘骨架也被称为除尘袋笼、笼骨等，其制造质量的高低，直接影响滤袋的使用寿命，影响除尘器运行效果和日常维护工作量、费用，我公司采取了以下措施：

（1）袋笼的材质为碳钢冷拔丝，采用Ф6钢丝经4次冷拔，外加旋转力而成，无弯曲变形。

（2）袋笼采用多头电焊机一次成型，焊点光滑，均匀牢固，无脱焊、虚焊和漏焊等现象，骨架。

（3）袋笼的纵筋和反撑环分布均匀，并有足够的强度和刚度，防止损坏和变形，每只袋笼纵筋8根、反撑环的间距小于200mm；

（4）袋笼采用圆形；

（5）适应除尘器结构需求，骨架为单节结构。

（6）骨架撑环采用圆型结构，避免与滤袋的磨损。
